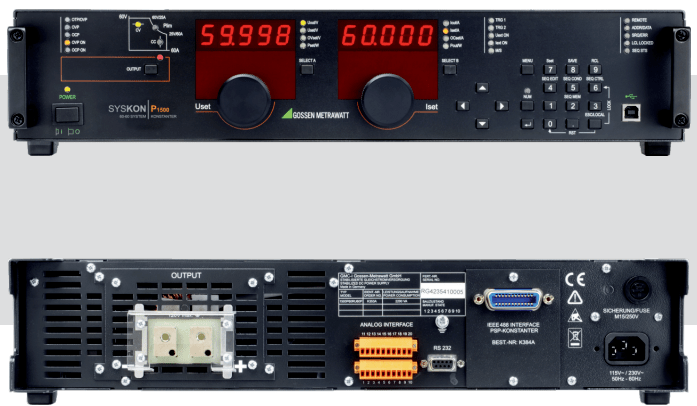

線性穩壓直流電源操作面板以及接口介紹：

                                                           前操作面板                       快捷輸入

                                                           ■ 手動旋鈕編碼器             ■ 2個大的LCD顯示窗

                                                           ■ 數字小鍵盤                    ■ 操作模式顯示

                                                           ■ 導航鍵                           ■ 保護功能顯示

                                                           ■ 功能鍵                           ■ 參數顯示

                                                           ■ 模擬接口狀態顯示

                                                           ■ 數字接口狀態顯示

直流電源接口類型：

                                                         模擬接口                                     數字接口

                                                         ■ 模擬接口(標配)                        ■ USB端口(標配)

                                                         ■ 2路觸發脈沖輸入                     ■ RS232端口(標配)

                                                         ■ 3路信號輸出                            ■ IEEE488(GPIB)接口(選配)

                                                         ■ 可轉換電壓模擬設定值(重疊)   ■ 操作軟件/LabView驅動

                                                         ■ 可轉換電流模擬設定值(重疊)

                                                         ■ 實際電流,電壓值監視輸出

                                                         ■ 外掛負載的感應接口

                                                         ■ 向外部器件供電的輔助電源輸出

線性直流電源特點如下：

    ☆ 外觀：采用臺式、塔式或19英寸標準化尺寸，支持N+1冗余擴容，可組合放置于各種工作臺面及機架；

    ☆ 保護功能：過壓保護（OVP)、過流保護(OCP)、過溫保護(OTP)、欠壓保護、過載保護；

    ☆ 短路特性：工作狀態下可長時間短路；

    ☆ 顯示：輸出電壓電流LED顯示（可按客戶要求加D液晶顯示）；

    ☆ 優點：高頻PWM硬件調整軟開關控制技術使電源高效率，低紋波、低噪聲、高可靠性、體積小、重量輕；

    ☆ 恒壓恒流：輸出CC/CV恒壓恒流自動切換，電壓電流值從零到額定值連續線性調節；

    ☆ 外接補償：可選外接補償（RemoteSensing），減少回路線纜壓降；

    ☆ 電壓預置功能：用戶可以在沒有輸出電壓的情況下將負載實際需要的任何電壓進行預置。當產品實際有電壓輸出時，實際輸出較大電壓可到預先設置值。（選配）

    ☆ 過壓保護值：輸出過壓保護值可調，保護后切斷輸出并鎖定，重新開機恢復；

    ☆ 電流預置功能：用戶可以在不接負載的情況下將負載實際需要的任何電流進行預置，當產品實際有電流輸出時，實際輸出較大電流可到預先設置值（選配））。
